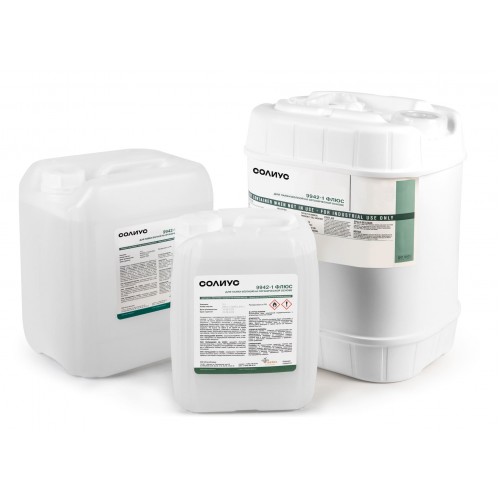

Флюс ФН-9942 поставляется: в канистрах по 5, и 10 л.
Солиус ФН-9942 — это высокоактивный флюс, не требующий отмывки, для пайки волной, созданный для использования при выводном монтаже, а также с применением смешанных технологий монтажа. Он эффективен как при свинцовой, так и при бессвинцовой технологии.
Физические характеристики
Солиус ФН-9942 является почти бесцветным, что указывает на отсутствие содержания канифоли. Смесь растворителя обеспечивает равномерное распределение твердых частиц флюса как во время хранения, так и во время нанесения. Относительная плотность Солиус ФН-9942 составляет 0,828 при 25 °C, что измеримо выше, чем у чистого изопропилового спирта. Однако, в отличие от флюсов с более высоким содержанием твердых частиц, относительная плотность не является наилучшим методом контроля качества Солиус ФН-9942. Это связано с тем, что содержание твердых частиц во флюсе является относительно низким, и небольшие количества загрязнения воды могут запутать измерения относительной плотности. В то время как внутрипроизводственный контроль качества Солиус ФН-9942 обычно не требуется, наилучший метод заключается в проверке содержания твердых частиц и уровня активности путем титрования показателя кислотности.
Параметр
Данные
Цвет
Прозрачный
Относительная плотность
г/см³ 25°С
0,828
г/см³ 15°С
0,833
Кислотное число: (мг KOН/г) флюса
36
Содержание твердых частиц
4,37
Температура вспышки (°С TCC)
12
Класс флюса по J-STD-004A
ORL0
РЕКОМЕНДАЦИИ ПО ПРЕМЕНЕНИЮ
Флюс ФН-9942 можно наносить методом пенного флюсования или распылением. Нанесение флюса распылением обеспечивает равномерное количество флюса по всей поверхности платы и меньший расход. Для обеспечения высоко качества паяных соединений количество основы флюса (твердых частиц), наносимого на печатную плату, должно находиться в диапазоне 155-400 мг/см². Предварительный подогрев печатной платы рекомендуется проводить при температуре до 149°C. Скорость конвейера должна быть такая, чтобы время контакта печатного узла с волной припоя составило 5 секунд. Флюс ФН-9942 хорошо показал при пайке на системах как с одинарной (ламинарной) волной так и с двойной волной припоя. Типичная скорость конвейера при использовании этого флюса 0,91-1,83 метров в минуту. Флюс ФН-9942 при эксплуатации изделий в нормальных условиях позволяет не отмывать остатки флюса после пайки. Однако в случае необходимости платы могут быть отмыты от остатков флюса с помощью промывочных жидкостей Гидронол.
Флюс поставляется в пластиковых 5 и 10 литровых канистрах. Флюс ФН-9942 не имеет точки вспышки и ограничений на хранение и транспортировку. Не рекомендуется повергать флюс продолжительному воздействию температур ниже 0°С. Если флюс был заморожен, нужно дать ему разморозится при комнатной температуре и хорошо перемешать.
ОСОБЕННОСТИ
Отвечает требованиям J-STD-004 SIR и ECM для ORL0, а также отвечает требованиям Telcordia GR-78 SIR.
Очень низкое образование шариков припоя.
Широкое технологическое окно для пайки больших и/или толстых печатных плат.
Может наноситься пенным флюсованием или распылением.
Испытан для использования со всеми распространенными сплавами без содержания свинца и оловянно-свинцовыми сплавами, включая SAC305, SAC105, SAC0307, оловянно-медными сплавами без содержания серебра с добавками, такими как Sn995, 96,5Sn/3,5Ag, 63Sn/37Pb, 60Sn/40Pb.
Испытан на совместимость с HASL, иммерсионным серебром, иммерсионным золочением по подслою никеля (ENIG), и органическим защитным покрытием (OSP).
СРОК ХРАНЕНИЯ
Срок хранения данного продукта составляет 2 года в закрытом контейнере при температуре менее 40 °C.
Срок хранения в открытом контейнере зависит от условий хранения, включая время открытия, температуру и влажность. Для обеспечения наиболее продолжительного срока хранения в открытом контейнере замените крышку для уменьшения испарения спирта и храните в холодной и сухой окружающей среде.
